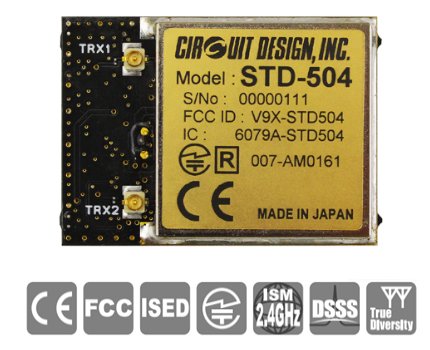

Kompakter True-Diversity-Funktransceiver für industrielle Anwendungen im stark frequentierten 2,4-GHz-Band
Circuit Design, Inc., führender Hersteller von Low-Power Funkmodulen, bringt ein neues
2,4 GHz Funktransceivermodul auf den Markt: STD-504.
Das Modul wurde für industrielle Anwendungen konzipiert und ist aufgrund seiner kompakten Bauform ideal für den Einbau in Industrie-
systeme.
STD-504 arbeitet im 2,4 GHz-ISM Band und erfüllt die europäischen (EN), amerikanischen (FCC), kanadischen (ISED) und japanischen (ARIB) Normen. Somit ist das Modul weltweit einsetzbar.
Für eine zuverlässige Kommunikation ist das Modul mit DSSS-Technologie (Direct Sequence Spread Spectrum) ausgestattet, wodurch es äußerst widerstandsfähig gegen Störungen im 2,4-GHz-Band ist und eine Reichweite von > 300 m bei freier Sicht erreicht. Dank niedriger Betriebsspannung ist eine Kommunikation im Batteriebetrieb möglich.
True Diversity in Form von zwei unabhängigen Empfängerschaltungen gewährleistet, dass der höchste Signalpegel demoduliert wird, was für Kommunikationsstabilität sorgt und Ausfälle aufgrund von Multipath-Störungen verhindert. Durch die Wahl der passenden Antenne für die Datenübertragung kann die Sendediversität erweitert werden.
Die Konfiguration über Befehle ist über eine serielle Schnittstelle mit zusätzlichen Daten-Ein-und Ausgängen möglich. Dadurch steht eine transparente Schnittstelle zur Verfügung, um eigene oder bestehende Protokolle ohne Anpassung zu verwenden.
Zusätzlich zur individuellen Einstellung der Kanäle kann der Benutzer mit der Option „Channel Step“ einen Kanalplan (maximal 20 Kanäle) auf dem STD-504 programmieren und über den CHC-Pin durchschalten.
Technische Eigenschaften:
- Kompatibel mit CE, FCC, ISED und ARIB
- Pin-kompatibel mit STD-503
- DSSS-Modulation
- “Channel Step”-Option angesteuert über CHC-Pin
- True-Diversity-Empfänger (zwei integrierte Empfängerschaltungen)
- Sendediversität durch Antennenauswahl
- Moduleinstellungen über dedizierte Befehle
- Transparente Datenübertragung
- Low-Power-Betrieb
- 75 HF-Kanäle
- TX: 55 mA, RX: 60 mA bei 3,3 V
- Datenrate: 19,2 kbps
- Übertragungsreichweite: > 300 m bei freier Sicht
- Integrierter Temperatursensor
Anwendungen
- Industriefunkfernsteuerungen
- Telemetriesysteme

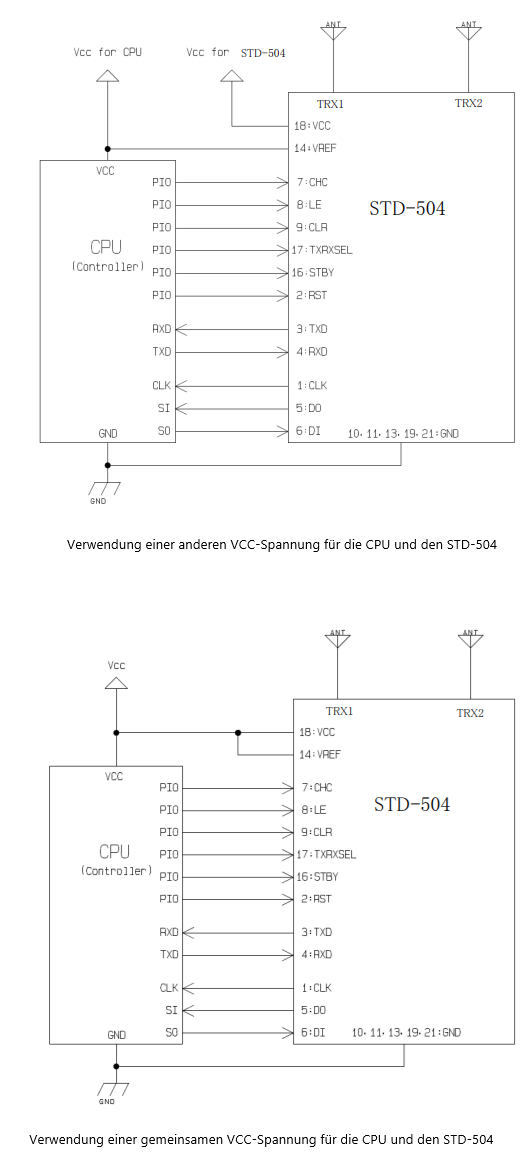

Schaltungsbeispiel
Foto zum Herunterladen
http://www.circuitdesign.de/news/circuit-design-pr-materials/
Über Circuit Design
Circuit Design Inc., Japan, entwickelt und liefert Low-Power-Funkmodule für diverse Applikationen wie z.B. Fernsteuerung, Telemetrie, Alarmsysteme, serielle Datenübertragung und Audio. Die Produkte erfüllen die Normen der ETSI (Europa), FCC (USA), ISED (Kanada) und ARIB (Japan).
Die Entwicklungs- und Fertigungsprozesse in Japan sind ISO9001-zertifiziert..
Contact Us
Annuncio di un ricetrasmettitore radio true diversity compatto per applicazioni industriali nella congestionata banda a 2,4 GHz.
Circuit Design, Inc., il principale fornitore di moduli radio a bassa potenza, ha annunciato il rilascio dell’STD-504, un modulo ricetrasmettitore radio a 2,4 GHz.
Progettato per applicazioni industriali, il formato ridotto e compatto lo rende ideale per l’integrazione in apparecchiature industriali.
L’STD-504 utilizza la banda ISM a 2,4 GHz, consentendo il funzionamento a livello mondiale, ed è conforme agli standard EN, FCC, ISED e ARIB, risultando adatto al mercato globale.
Per garantire comunicazioni affidabili, il modulo integra la tecnologia Direct Sequence Spread Spectrum (DSSS), che lo rende altamente resistente alle interferenze nella banda a 2,4 GHz, raggiungendo oltre 300 m di portata in linea d’aria. Il funzionamento a bassa tensione permette inoltre l’uso con alimentazione a batteria.
La tecnologia true diversity, basata su due circuiti riceventi indipendenti, assicura che venga demodulato il segnale con livello più elevato, garantendo stabilità di comunicazione ed evitando interruzioni dovute a interferenze multipath. È disponibile ulteriore diversità del trasmettitore selezionando l’antenna utilizzata per la trasmissione.
La configurazione tramite comandi è possibile attraverso un’interfaccia seriale, con terminali aggiuntivi per dati in ingresso e uscita che offrono un’interfaccia trasparente per utilizzare protocolli propri o esistenti senza modifiche.
Oltre alla possibilità di impostare i canali singolarmente, l’opzione channel step consente all’utente di programmare e scorrere un piano canali (fino a 20 canali) sull’STD-504 tramite un pin di commutazione.
Caratteristiche tecniche:
- Conforme a CE, FCC, ISED e ARIB
- Compatibile con il pinout dell’STD-503
- Modulazione DSSS (Direct Sequence Spread Spectrum)
- Opzione di channel stepping controllata tramite pin CHC
- Ricevitore true diversity (due circuiti riceventi integrati)
- Diversità di trasmissione tramite selezione dell’antenna
- Impostazioni del modulo tramite comandi dedicati
- Comunicazione dati tramite interfaccia trasparente
- Basso consumo energetico
- 75 canali RF
- TX: 55 mA, RX: 60 mA a 3,3 V
- Velocità dati: 19,2 kbps
- Portata di comunicazione: 300 m LOS
- Sensore di temperatura integrato
Applicazioni
- Telecontrollo industriale
- Sistemi di telemetria

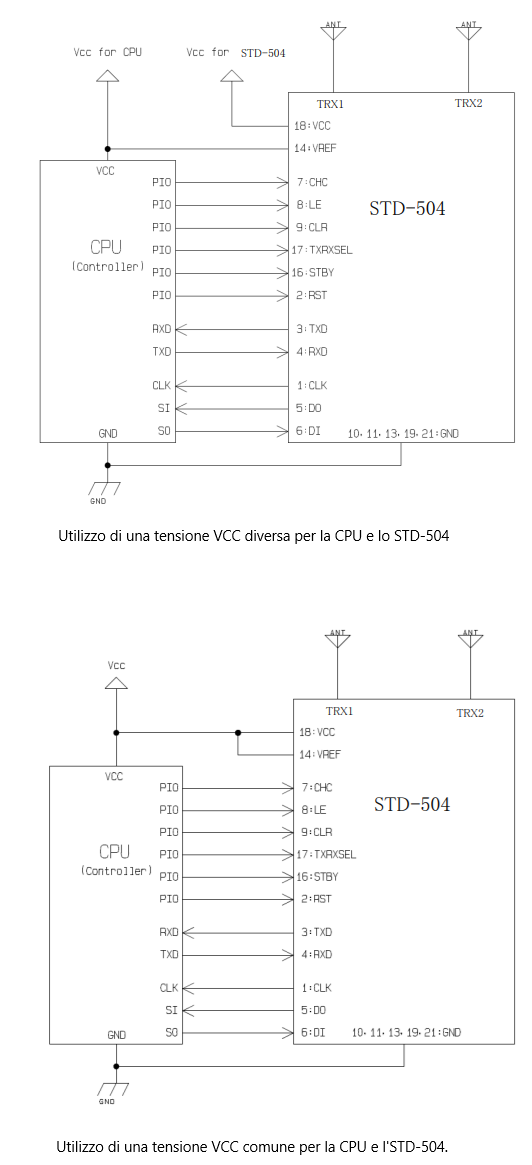

Esempio di connessione
Scarica l’immagine
http://www.circuitdesign.de/news/circuit-design-pr-materials/
Informazioni su Circuit Design
Circuit Design, Inc. progetta e fornisce moduli radio a bassa potenza per vari settori applicativi come telecontrollo, telemetria, allarmi, trasmissione dati seriali e audio. I prodotti sono conformi agli standard ETSI europei, FCC statunitensi, IC canadesi e ARIB giapponesi.
La qualità è garantita da un processo di progettazione e produzione con sede in Giappone certificato ISO9001.
Contact Us
Lancement d’un émetteur-récepteur radio compact, réellement diversity, pour applications industrielles dans la bande encombrée de 2,4 GHz.
Circuit Design, le premier fournisseur de modules radio faible consommation, a annoncé la sortie du STD-504, un module émetteur-récepteur radio à 2,4 GHz.
Conçu pour les applications industrielles, son format compact le rend idéal pour l’intégration dans les équipements industriels.
Le STD-504 utilise la bande ISM 2,4 GHz, ce qui permet un fonctionnement mondial. Conforme aux normes EN, FCC, ISED et ARIB, il est parfaitement adapté au marché international.
Pour une communication fiable, le module intègre la technologie d’étalement de spectre à séquence directe, ce qui le rend extrêmement résistant aux interférences dans la bande 2,4 GHz et permet une portée supérieure à 300 m à vue. Son fonctionnement basse tension offre la possibilité d’une alimentation par batterie.
La véritable diversity, grâce à deux circuits de réception indépendants, garantit la démodulation du signal le plus puissant, assurant ainsi la stabilité de la communication et évitant les coupures dues aux interférences entre communications multiples. Un émetteur diversity supplémentaire est disponible en sélectionnant l’antenne utilisée pour la transmission.
La configuration utilisant des commandes est possible via une interface série dotée de bornes entrée/sortie supplémentaires, offrant une interface transparente pour l’utilisation sans réglage de protocoles existants ou propriétaires.
Outre la configuration individuelle des canaux, l’option de canaux par pas permet à l’utilisateur de programmer et de parcourir une liste prédéfinie de canaux (20 canaux maximum) sur le STD-504 à l’aide d’une broche qui envoie des impulsions.
Caractéristiques techniques :
- Conformité aux normes CE, FCC, ISED et ARIB
- Compatible pin à pin avec le STD-503
- Utilise la modulation DSSS (Direct Sequence Spread Spectrum)
- Choix des canaux par la broche CHC
- Récepteur réellement diversity (deux circuits récepteurs intégrés)
- Emetteur diversity par sélection de l’antenne
- Configuration des modules par commandes dédiées
- Communication des données via une interface transparente
- Faible consommation
- 75 canaux RF
- Émission (TX): 55 mA, réception (RX): 60 mA à 3,3 V
- Débit de données : 19,2 kbit/s
- Portée : 300 m en visibilité directe
- Capteur de température intégré
Applications
- Systèmes de contrôle à distance industriels
- Systèmes de télémétrie

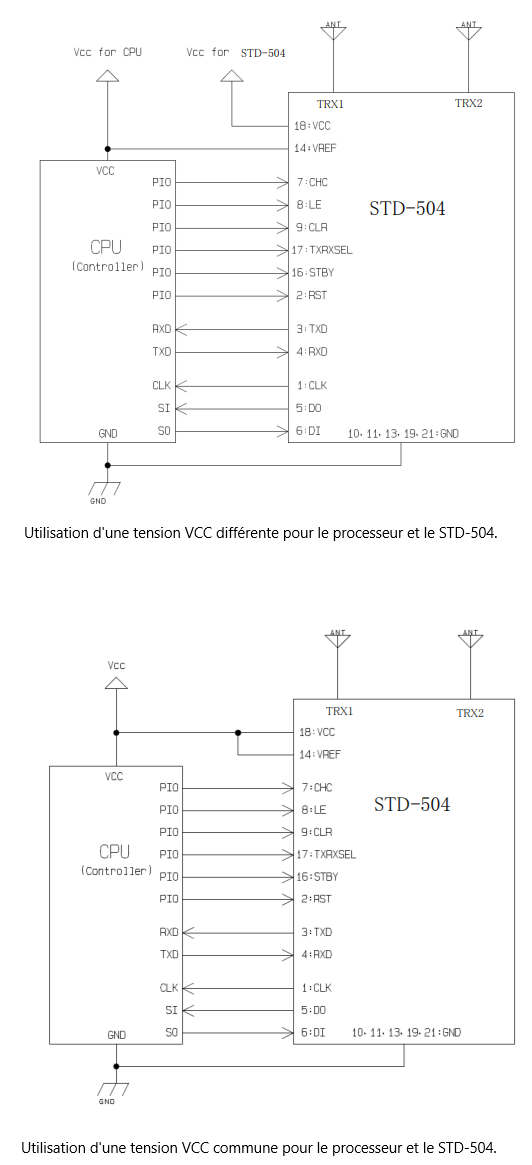

Exemple de connexion :
Télécharger l’image :
http://www.circuitdesign.de/news/circuit-design-pr-materials/
À propos de Circuit Design
Circuit Design, Inc. conçoit et fournit des modules radio faible consommation pour divers domaines d’application tels que la télécommande, la télémétrie, les alarmes, la transmission de données série. Les produits sont conformes aux normes européennes ETSI, américaines US FCC, Industrie Canada ISED et japonaises ARIB.
La qualité est garantie par un processus de conception et de fabrication certifié ISO9001 basé au Japon.
Contact Us
Công bố bộ thu phát vô tuyến true diversity(hai mạch thu độc lập) nhỏ gọn cho các ứng
dụng công nghiệp trong băng tần 2.4 GHz đông đúc.
Circuit Design, Inc., nhà cung cấp hàng đầu các mô-đun vô tuyến công suất thấp, chính thức ra mắt STD-504, mô-đun thu phát vô tuyến 2.4 GHz..
Hướng đến các ứng dụng công nghiệp, kích thước nhỏ gọn của sản phẩm giúp dễ dàng tích hợp vào các thiết bị công nghiệp.
STD-504 sử dụng băng tần ISM 2.4 GHz, cho phép hoạt động trên toàn cầu và tuân thủ các tiêu chuẩn EN, FCC, ISED và ARIB, phù hợp với thị trường quốc tế.
Để đảm bảo truyền thông tin cậy, mô-đun tích hợp công nghệ trải phổ chuỗi trực tiếp (DSSS), giúp tăng khả năng chống nhiễu trong băng tần 2.4 GHz, đạt khoảng cách truyền trên 300 m trong điều kiện tầm nhìn thẳng (LOS). Hoạt động ở điện áp thấp cho phép thiết bị có thể sử dụng nguồn pin.
Công nghệ true diversity với hai mạch thu độc lập đảm bảo tín hiệu có mức cao nhất được giải điều chế, mang lại sự ổn định trong truyền thông và tránh mất tín hiệu do nhiễu đa đường. Ngoài ra, tính năng diversity cho bộ phát cũng được hỗ trợ thông qua việc lựa chọn ăng-ten truyền.
Việc cấu hình bằng lệnh có thể thực hiện thông qua giao diện nối tiếp (serial interface), cùng với các chân dữ liệu vào/ra bổ sung, cung cấp giao diện truyền trong suốt, cho phép sử dụng các giao thức riêng hoặc sẵn có mà không cần điều chỉnh.
Bên cạnh việc cài đặt từng kênh riêng lẻ, tùy chọn bước kênh (channel step) cho phép người dùng lập trình và chuyển đổi tuần tự theo sơ đồ kênh (tối đa 20 kênh) trên STD-504 thông qua chân chuyển đổi (toggle pin).
Tính năng kỹ thuật:
- Tuân thủ CE, FCC, ISED và ARIB
- Tương thích chân với STD-503
- Sử dụng điều chế trải phổ chuỗi trực tiếp (DSSS)
- Tùy chọn chuyển bước kênh điều khiển qua chân CHC
- Bộ thu true diversity (hai mạch thu tích hợp sẵn)
- Hỗ trợ lựa chọn ăng-ten phát để tối ưu tín hiệu
- Cài đặt mô-đun bằng các lệnh chuyên dụng
- Truyền dữ liệu trực tiếp, không cần điều chỉnh giao thứ(transparent interface)
- Hoạt động công suất thấp
- 75 kênh RF
- TX: 55 mA, RX: 60 mA tại 3.3 V
- Tốc độ dữ liệu: 19.2 kbps
- Phạm vi truyền thông: 300 m (LOS)
- Tích hợp cảm biến nhiệt độ trên bo mạch
Ứng dụng
- Điều khiển từ xa công nghiệp (Industrial telecontrol)
- Hệ thống đo lường từ xa (Telemetry systems)

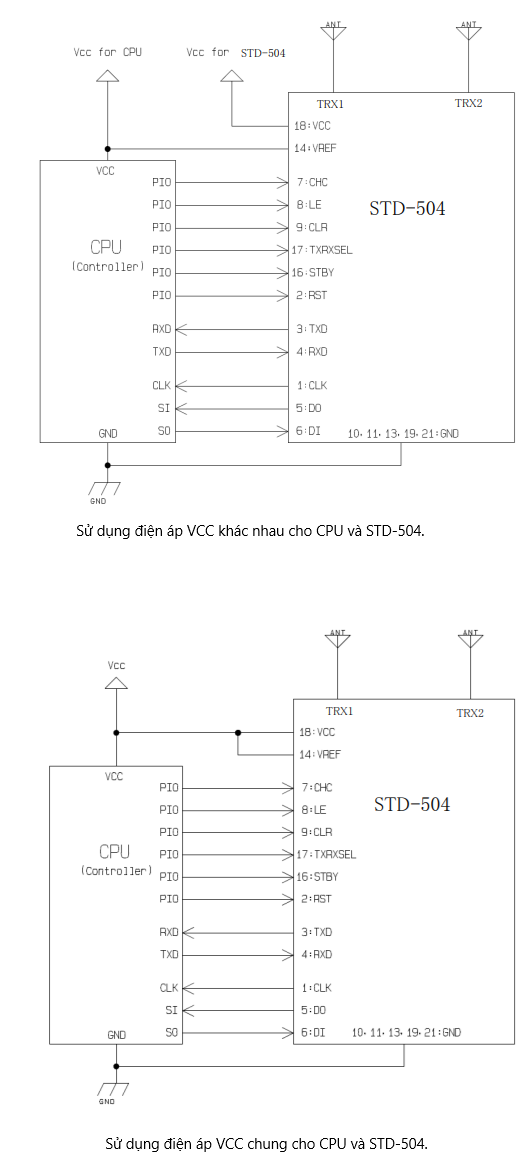

Ví dụ kết nối
Tải hình ảnh
http://www.circuitdesign.de/news/circuit-design-pr-materials/
Giới thiệu về Circuit Design
Circuit Design, Inc. chuyên thiết kế và cung cấp các mô-đun vô tuyến công suất thấp cho nhiều lĩnh vực ứng dụng như điều khiển từ xa, đo lường từ xa, hệ thống cảnh báo, truyền dữ liệu nối tiếp và âm thanh.
Các sản phẩm tuân thủ các tiêu chuẩn ETSI Châu Âu, FCC Hoa Kỳ, ISED Canada và ARIB Nhật Bản.
Chất lượng được đảm bảo theo quy trình thiết kế và sản xuất đạt chứng nhận ISO9001 tại Nhật Bản.
