CDT-TX-02M (Sender) und CDT-RX-03M (Empfänger) sind CE-zertifizierte Funkmodule im 434 MHz ISM-Band. Neben einer höchst leistungsfähigen Schmalband-FM (MSK) bieten die Module die Möglichkeit, durch Einstellung der Schalterkombinationen Schaltsignale ohne zusätzliche externe Schaltung zu übertragen. 6 Eingabe- und Ausgabe-Anschlüsse sowie 4 voreingestellte Kanäle stehen zur Verfügung.
Eigenschaften
- 10 mW HF-Ausgangsleistung
- TX 2,2 V bis 12 V @ 27 mA 1 µA im Standby
- RX: 3-12 V
- MSK-Modulation
- Empfängerempfindlichkeit -117 dBm
- Signalübertragung über 6 Schaltausgänge
- RED-Konform (EN 300 220)
- 426 MHz Version verfügbar (Japan)
Anwendungen
- Fernsteuerungsanwendungen
- Notbeleuchtung
- Alarmsysteme
- Start-/Stopp-Steuerung für motorbetriebene Geräte

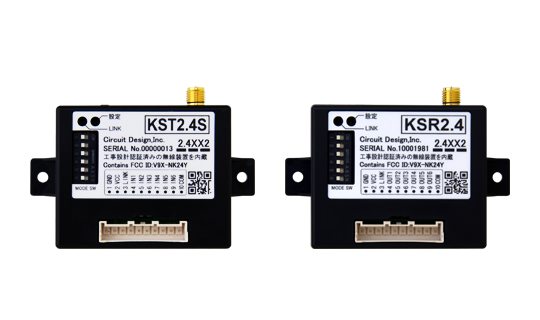

Ähnliche Produkte
Spezifikation
Allgemein
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Maßgebliche Norm | EN 300 220 | |
| Übertragungsart | unidirektional | |
| Emissionsklasse | F2D | Sub-Carrier MSK |
| Frequenz | 434,075 / 433,920 / 434,600 / 434,700 MHz | |
| HF-Kanäle | 4 | |
| HF-Bitrate | 1200 bps | |
| Betriebstemperaturbereich | -20 bis +60°C | ohne Kondensation |
| Übertragungsreichweite | 500 – 1000 m | freie Sicht |
Sender
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Sendertyp | PLL-gesteuerter VCO | |
| HF-Ausgang | 10 mW | |
| Eingänge | 6 Schalteingänge | Negative Logik |
| Antenne | 1/4 Lambda Wurfantenne | |
| Versorgungsspannung | 2,2-12 V | Max. 14,5 V |
| Betriebsstrom | TX: 27mA Standby: 1 µA |
|
| Abmessungen | 36 x 26 x 8 mm | ohne Überstände |
| Gewicht | 15 g |
* inkl. Antenne ANT-LEA-01-R
Empfänger
| Parameter | Spezifikation | Bemerkungen |
|---|---|---|
| Empfindlichkeit | -117 dBm | Signalpegel für eine stabile Kommunikation |
| Ausgänge | 6 Foto MOS Relais Ausgänge | |
| Ausgangsrelais | Max. 48 V, 100 mA | AC/DC |
| Betriebsarten |
einmaliges Senden, Ein-/Ausschalten,
Umschalten, Kontinuierliches Senden |
über 3 Eingänge einstellbar |
| Antennen | 1/4 Lambda Wurfantenne | |
| Versorgungsspannung | 3-12 V | Max. 14,5 V |
| Betriebsstrom | 19 mA (6 Ausgänge AUS) 55 mA (6 Ausgänge EIN) |
|
| Abmessungen | 53 x 35 x 12 mm | ohne Überstände |
| Gewicht | 35 g |
* inkl. Antenne ANT-LEA-01-R

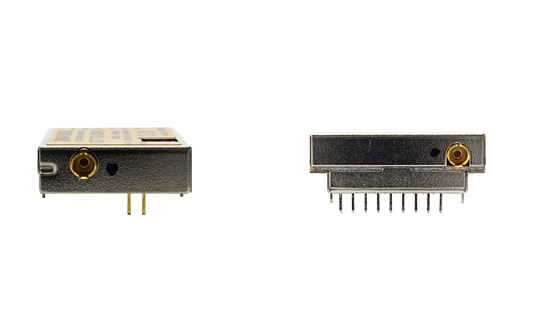

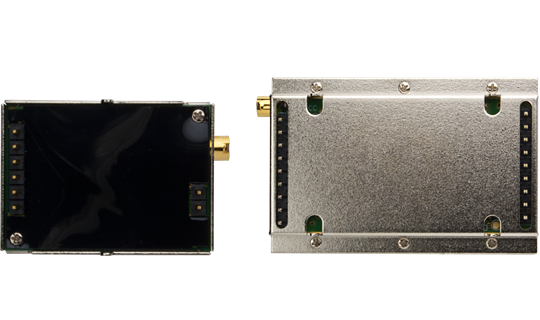

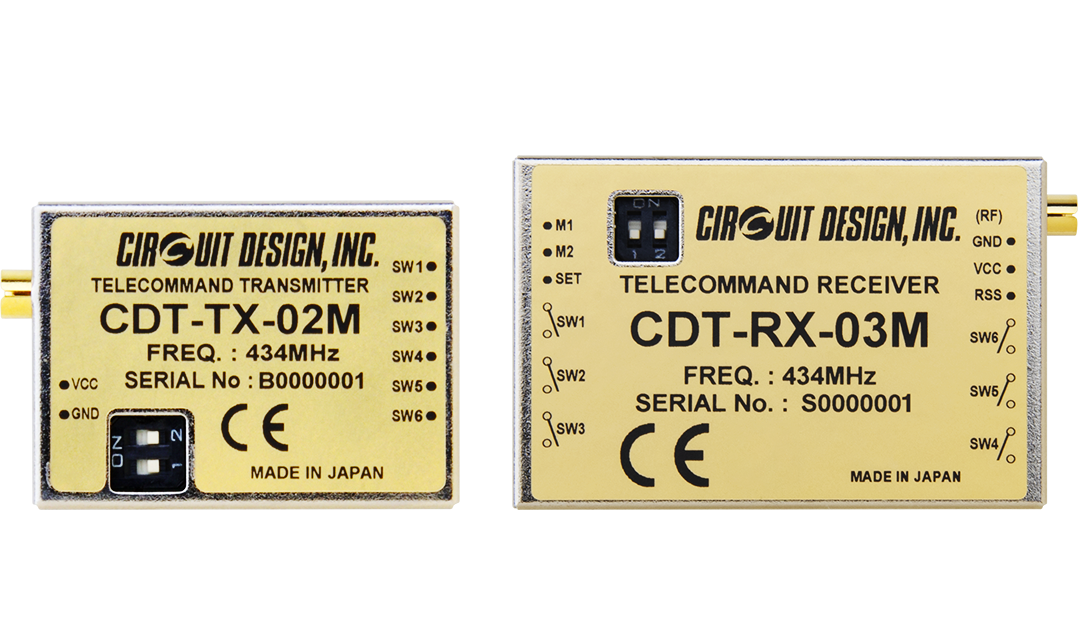

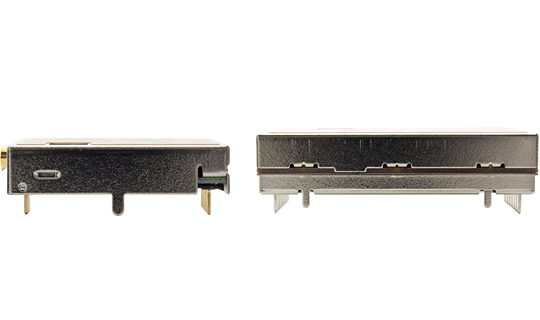

Außenansicht
CDT-TX-02M
* inkl. Antenne ANT-LEA-01-R
CDT-RX-03M
* inkl. Antenne ANT-LEA-01-R
Ergänzende Informationen
Zertifizierungen
| Konformitätserklärung für CE (CDT-TX-02M) |  |
|---|---|
| Konformitätserklärung für CE (CDT-RX-03M) | |
| Konformitätserklärung für UKCA (CDT-RX-03M) | |
Änderungsmitteilung (PCN)
| PCN2331002 (Aug. 2023) | |
|---|---|
| PCN2031001 (Jun. 2020) | |
Testplatinen: TB-CDT-TX-01 , TB-CDT-RX-01
Mit den Testplatinen sparen Sie Zeit und Aufwand bei der Evaluierung von CDT-TX-02M-R / CDT-TX-02M und CDT-RX-03M. Die Kommunikationsreichweite kann ganz einfach über die LEDs auf der Decoderplatine TB- CDT-RX-01 getestet werden.
TB-CDT01-TX und TB-CDT01-RX werden ohne die Module CDT-TX-02M-R / CDT-TX-02M und CDT-RX-03M geliefert. Bitte bestellen Sie diese bei Bedarf separat dazu.
Die Platinen können zur Evaluierung der Funkmodule CDT-TX-01 mit CDT-RX-01 oder CDT-TX-02M-R / CDT-TX-02M mit CDT-RX-02M-R / CDT-RX-03M verwendet werden.
Eigenschaften
- 6 Tasten und Ausgangs-LEDs
- DIP-Schalter zum Einstellen des Empfangsmodus
Außenansicht
TB-CDT-TX-01
TB-CDT-RX-01
Batteriehalter
